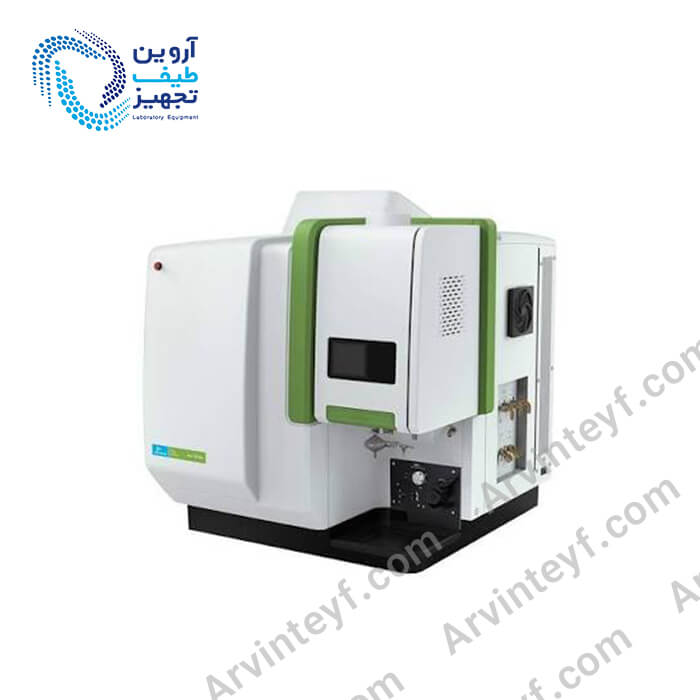

دستگاه ICP-OES مدل Avio 560 Max نمایندگی Perkinelmerنام دستگاه: طیف سنج پلاسما ICP-OES
مدل: Avio 560 Max
کمپانی: پرکین المر Perkinelmer
کشور سازنده: امریکا
دستگاه ICP-OES مدل Avio 560 Max نمایندگی PerkinElmer یکی از سیستمهای پیشرفته طیفسنجی نشر نوری پلاسمای جفتشده القایی است که برای آنالیز همزمان و سریع عناصر در نمونههای مختلف طراحی شده است. این دستگاه با ترکیب پلاسما با پایداری بالا، سیستم اپتیکی پیشرفته، قابلیت مشاهده دوگانه پلاسما و نرمافزار هوشمند، راهکاری قدرتمند برای آزمایشگاههایی است که به سرعت بالا، حساسیت مناسب، محدوده دینامیکی گسترده و هزینه عملیاتی کنترلشده نیاز دارند.
Avio 560 Max بهطور ویژه برای آزمایشگاههایی طراحی شده که حجم نمونه بالایی دارند و باید در مدت زمان کوتاه، تعداد زیادی عنصر را اندازهگیری کنند.
کاتالوگ دستگاه ICP-OES مدل Avio 560 Max نمایندگی Perkinelmer
مشخصات فنی دستگاه Avio 560 Max
|
پارامتر
|
مشخصات
|
|---|---|
| مدل | Avio 560 Max |
| تکنیک آنالیز | ICP-OES / ICP Optical Emission Spectroscopy |
| نوع سیستم | Fully Simultaneous |
| سیستم پلاسما | Flat Plate™ Plasma |
| جهت پلاسما | عمودی (Vertical) |
| حالت مشاهده | Dual View؛ Axial / Radial / Mixed |
| محدوده طیفی | 163 تا 782 نانومتر |
| نوع اپتیک | Echelle-based Polychromator |
| رزولوشن در 200 nm | 0.006 nm |
| تعداد آشکارساز | 2 عدد SCD |
| پوشش طیفی آشکارسازها | حدود 6000 طول موج |
| تعداد زیرآرایهها | 235 عدد |
| ژنراتور RF | Solid-State، 40 MHz |
| توان RF | 1000 تا 1500 W |
| پایداری توان خروجی | کمتر از 0.1% تغییر |
| توان معمول پلاسما | کنترل دقیق توسط RF Generator |
| مصرف معمول آرگون | حدود 9 L/min |
| محدوده کنترل آرگون پلاسما | 0 تا 17 L/min |
| آرگون کمکی | 0 تا 2.0 L/min |
| آرگون نبولایزر | 0 تا 2.0 L/min |
| گاز PlasmaShear | هوای فشرده، 18 تا 28 L/min |
| پمپ پریستالتیک | چهارکاناله و کامپیوتری |
| سرعت پمپ | 0.2 تا 7 mL/min |
| سیستم مشاهده پلاسما | Color PlasmaCam™ |
| سیستم HTS | داخلی در مدل 560 Max |
| نرمافزار | Syngistix™ for ICP |
| سیستم خنککننده | گردش آب، حدود 4 L/min |
| دمای آب خنککننده | 15 تا 25 درجه سانتیگراد |
| برق دستگاه | 200–230 VAC، 20A، تکفاز |
| توان مصرفی | 2800 VA |
| فرکانس برق | 50/60 Hz |
| ابعاد | 76 × 87 × 84 سانتیمتر |
| وزن | 163 کیلوگرم |
| دمای کاری | 15 تا 35 درجه سانتیگراد |
| دمای پیشنهادی | 20 ± 2 درجه سانتیگراد |
فناوریهای انحصاری Avio 560 Max
فناوری Flat Plate Plasma
یکی از مهمترین ویژگیهای Avio 560 Max، فناوری اختصاصی Flat Plate™ Plasma است. در سیستمهای سنتی ICP معمولاً از کویل RF مارپیچی برای ایجاد پلاسما استفاده میشود، اما طراحی Flat Plate رویکرد متفاوتی را در ایجاد و پایدارسازی پلاسما به کار میگیرد.
بر اساس دیتاشیت فنی PerkinElmer، این فناوری پلاسمایی مقاوم، پایدار و دارای تحمل بالای ماتریس ایجاد میکند و مصرف معمول آرگون را به حدود ۹ لیتر در دقیقه میرساند؛ مقداری که سازنده آن را تقریباً نصف مصرف سیستمهای دارای کویل بارگذاری مارپیچی عنوان کرده است.
PlasmaShear؛ حذف تداخل با هوای فشرده
یکی دیگر از فناوریهای اختصاصی این دستگاه PlasmaShear™ است. در این فناوری برای حذف بخش سردتر و انتهایی پلاسما یا همان Plasma Tail از هوای فشرده استفاده میشود و برخلاف برخی سیستمها، برای این کار نیاز به مصرف اضافی آرگون وجود ندارد.
این ویژگی بهخصوص هنگام کار با نمونههایی که دارای غلظت بالای نمک یا ماتریس پیچیده هستند اهمیت پیدا میکند.
پلاسما عمودی و تحمل بالای ماتریس
Avio 560 Max از طراحی Vertical Plasma Torch استفاده میکند. قرارگیری عمودی پلاسما مزیت مهمی برای کار با نمونههای دارای ماتریس دشوار دارد و به دستگاه اجازه میدهد طیف وسیعی از نمونهها را با نیاز کمتر به رقیقسازی مورد بررسی قرار دهد.
در دیتاشیت سازنده، طراحی مشعل عمودی بهعنوان یکی از عوامل افزایش تحمل ماتریس معرفی شده است. همچنین ارتفاع مشاهده پلاسما قابل تنظیم است تا کاربر بتواند برای آنالیتهای مختلف، شرایط مناسبتری برای دریافت سیگنال انتخاب کند.
سیستم Dual View برای اندازهگیری غلظتهای بالا و پایین
یکی از مزایای مهم Avio 560 Max، فناوری Dual View است. در این روش، پلاسما از دو مسیر Axial و Radial مشاهده میشود.
نکته مهم در طراحی Avio Max این است که انتخاب حالت مشاهده توسط نرمافزار و سیستم اپتیکی کنترل میشود و طول موجهای مختلف میتوانند در حالتهای Radial، Axial یا ترکیبی مورد استفاده قرار گیرند.
در نتیجه، دستگاه میتواند عناصر با غلظتهای بالا و پایین را در یک روش تحلیلی پوشش دهد و نیاز به تغییرات مکرر در پیکربندی سیستم کاهش یابد.
سیستم اپتیکی پیشرفته
سیستم اپتیکی این دستگاه از Echelle Polychromator با انرژی بالا استفاده میکند و دو آشکارساز SCD بهصورت همزمان محدوده طیفی 163 تا 782 نانومتر را پوشش میدهند. وضوح اندازهگیری اعلامشده توسط سازنده در طول موج 200 نانومتر برابر 0.006 نانومتر است.
طراحی Free-form و Off-axis optics نیز برای کاهش ابیراهی و نور سرگردان به کار رفته است. این ویژگیها به تولید تصاویر طیفی واضحتر، افزایش تفکیکپذیری و بهبود حساسیت کمک میکنند. محفظه اپتیکی نیز بهصورت کنترلشده دما و محیط آن پایدار نگه داشته میشود تا تغییرات دمایی محیط کمترین اثر را بر پایداری طول موج داشته باشد.
کاتالوگ دستگاه ICP-OES مدل Avio 560 Max نمایندگی Perkinelmer
آشکارسازهای SCD و اندازهگیری کاملاً همزمان
Avio 560 Max از دو آشکارساز Segmented-array Charge-Coupled Device یا SCD استفاده میکند که برای پوشش همزمان بخشهای UV و مرئی طیف طراحی شدهاند.
این ساختار امکان جمعآوری همزمان دادههای طیفی را فراهم میکند و یکی از دلایل اصلی سرعت بالای سیستم در آنالیزهای چندعنصری است.
High Throughput System یا HTS
تفاوت مهم Avio 560 Max با بسیاری از پیکربندیهای سری Avio، وجود سیستم High Throughput System (HTS) بهصورت داخلی است.
این سیستم زمان مکش نمونه و شستوشوی مسیر را کاهش میدهد و در نتیجه زمان مورد نیاز برای عبور هر نمونه از سیستم کمتر میشود. طبق اطلاعات PerkinElmer، HTS میتواند در برخی شرایط ظرفیت عبور نمونه را تا ۵ برابر افزایش دهد.
ژنراتور RF با توان کنترلشده
سیستم تولید پلاسما در Avio 560 Max از یک ژنراتور RF حالت جامد با فرکانس 40 MHz استفاده میکند. توان RF در محدوده 1000 تا 1500 وات قابل تنظیم است و تنظیم آن با گامهای یک وات انجام میشود.
سیستم کنترل توان نیز طراحی شده است تا توان واقعی پلاسما را در نقطه تنظیمشده حفظ کند؛ حتی در زمان تغییر ماتریس نمونه. پایداری خروجی توان کمتر از 0.1 درصد اعلام شده است.
PlasmaCam برای مشاهده وضعیت پلاسما
Avio 560 Max به Color PlasmaCam™ مجهز است. این دوربین امکان مشاهده وضعیت پلاسما و سیستم ورود نمونه را در زمان واقعی فراهم میکند.
کاربر میتواند از طریق این سیستم وضعیت پلاسما، مشعل و ورود نمونه را بهتر بررسی کرده و در مراحل توسعه روش یا عیبیابی، اطلاعات بصری بیشتری در اختیار داشته باشد.
سیستم ورود نمونه و مقاومت در برابر اسیدها
در ساختار استاندارد سیستم ورود نمونه، مشعل عمودی و جداشدنی از کوارتز استفاده شده است. انژکتور استاندارد دارای قطر داخلی ۲ میلیمتر و از جنس آلومینا است که برای مقاومت در برابر اسیدهای مختلف طراحی شده است.
دستگاه میتواند با محفظههای اسپری مختلف مانند Scott-type مقاوم به HF یا محفظه سیکلونیک شیشهای پیکربندی شود. همچنین امکان استفاده از نبولایزرهای Cross-flow و Glass Concentric وجود دارد. نسخه Cross-flow مجهز به GemTip نیز برای کار با محیطهای خورنده مناسب است.
پمپ پریستالتیک چهارکاناله
پمپ پریستالتیک داخلی دستگاه بهصورت کامپیوتری کنترل میشود و سرعت آن در محدوده 0.2 تا 7 mL/min قابل تنظیم است.
نرمافزار Syngistix امکاناتی مانند FastPump، SmartRinse و Tubing Saver را برای مدیریت بهتر سیستم ورود نمونه ارائه میکند. SmartRinse به کوتاهشدن زمان شستوشوی نمونه کمک کرده و Tubing Saver نیز با کاهش فشار مکانیکی غیرضروری بر لولهها، به افزایش طول عمر آنها کمک میکند.
نرمافزار Syngistix؛ کنترل هوشمند فرآیند آنالیز
یکی از بخشهای مهم سیستم Avio 560 Max، نرمافزار Syngistix for ICP است. این نرمافزار صرفاً برای کنترل دستگاه طراحی نشده، بلکه بخشهای مختلف گردش کار آزمایشگاه را نیز پوشش میدهد. برخی از ویژگیهای نرمافزار به شرح زیر میباشد:
- UDA؛ ثبت اطلاعات طیفی برای استفادههای بعدی
- SmartRinse و کنترل Carryover
- Smart Monitoring و کنترل کیفیت نتایج
این محصول توسط شرکت آروین طیف تجهیز ارائه میشود و برای آزمایشگاههای تحقیقاتی، کنترل کیفیت، صنایع معدنی، محیط زیست، صنایع غذایی، شیمیایی، دارویی و بسیاری از حوزههای صنعتی قابل استفاده است.
